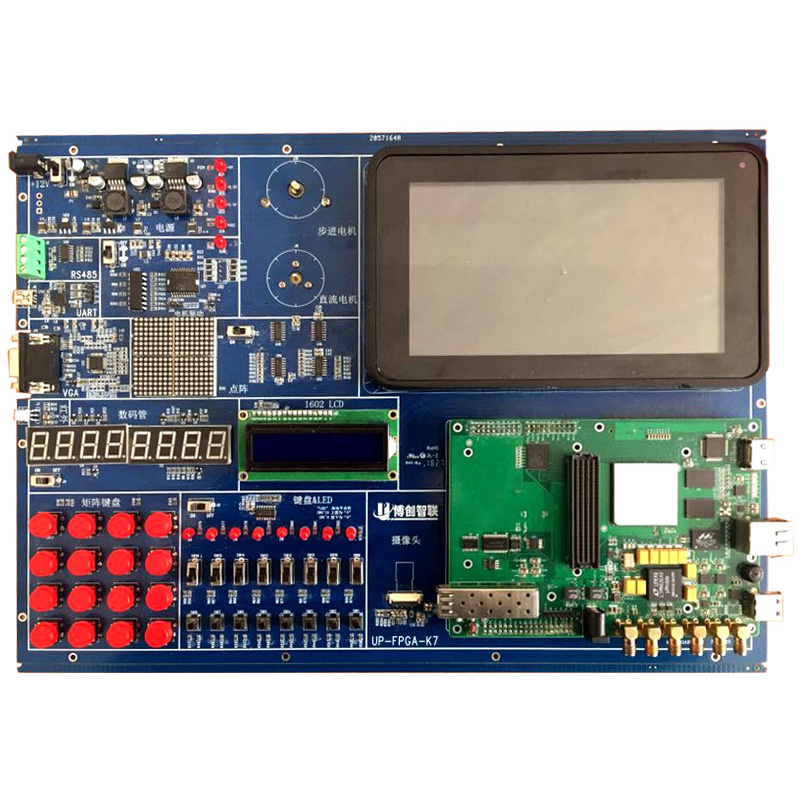

針對FPGA產品的不斷升級和市場對高性能產品的需求，此教學平臺選用Xilinx Kintex-7系列芯片作為主控。平臺采用主控板加底板外設的架構，主控板可以獨立使用，工作在對更高速外設實時控制的需求下，并可以根據需求進行控制板的升級換代；底板設計較為常用、穩定和高速的外設。本平臺可以滿足FPGA基礎教學、計算機體系結構等課程的需求。
|
技術(shu)參數 |
技術指標 |
|
1、運算能力強(qiang)
|
Logic Cells：326080 DSP Slices：840 Block RAM（36Kb）：445 |
|
2、存儲容量大(da) |
外擴(kuo)1GB DDR3L SDRAM存儲器 外擴1Gb NOR Flash存儲器 外擴(kuo)128Mb QSPI Flash存儲器 外擴(kuo)4Kb EEPROM存儲器(qi) SD Card |
|
3、多種加載(zai)方式 |
JTAG加載 QSPI Flash加載 |
|
4、核心板外設接口
|
1通道(dao)USB轉RS232串行(xing)接口(kou) HDMI視頻輸(shu)出接口 1通(tong)道光纖接(jie)口 1x MGT串行接口（SMA） FMC通用接(jie)口 LED燈、蜂鳴器(qi)狀態提示 4位撥(bo)碼開關 單端(duan)、差(cha)分(fen)預留接口 |
|
5、底板外設接口(kou)
|
數碼管、點(dian)陣、7寸LCD顯示(shi)單元 VGA視頻輸出接(jie)口 1602 LCD顯示單(dan)元 1通(tong)道全雙工RS422/485接口 1通道(dao)MINI USB轉(zhuan)RS232串(chuan)行接口(kou) OV5640攝像頭接(jie)口 紅(hong)外接(jie)收(shou)器(qi) 步進電(dian)機、直流電(dian)機控制器 4x4矩陣鍵盤(pan)、8位按鍵、8位開關 8位LED燈 |
|
6、工作時鐘 |
默認為(wei)125MHz差分時(shi)鐘 |
|
7、使用環境(jing) |
商業級：0℃-70℃（底板(ban)） 工業(ye)級：-40℃-75℃（核心板） |
板載FMC功能接口，設計60對LVDS和4x MGT信號；板載HDMI、千兆以太網和USB-UART接口；板載DDR3L SDRAM、QSIP FLASH、NOR FLASH和EEPROM存儲器；板載一通道收發光纖接口；設計LVCMOS33、LVCMOS25和MGT預留接口，用于功能擴展。
核心板采用高性能電源方案，嚴格控制上電順序，采用差分時鐘提供多功能系統時鐘，采用可靠的復位系統，滿足高性能系統開發和工業級應用。
【選配：AD/DA功能子卡】
AD/DA功能子(zi)卡，板(ban)載(zai)一(yi)片AD9283-100，8bit 100M采樣率AD轉換(huan)器(qi)，板(ban)載(zai)一(yi)片AD9760，10bit 125M采樣率DA轉換(huan)器(qi)。
前面板設計三個SMA接口，ADC支持差分信號或單端信號輸入采集，DAC支持單通道模擬信號輸出。
實驗包括FPGA基礎實驗和計算機體系結構基礎實驗兩部分。
